Direktdruck auf Karton: Testreihe liefert klares Ergebnis
Die zuverlässige Bedruckung von Kartonverpackungen stellt viele Unternehmen vor Herausforderungen, insbesondere wenn 2D-Codes sicher maschinenlesbar sein müssen. Eine umfassende Testreihe mit über 40 unterschiedlichen Kartonmustern liefert nun einen belastbaren Nachweis: Der Markoprint integra Singular 108 erzielt auf gängigen Kartonqualitäten eine konstant hohe Lesbarkeit. Die dokumentierten Ergebnisse zeigen, dass sich der Thermal-Inkjet-Drucker für den Direktdruck auf Karton bestens eignet und gleichzeitig wirtschaftliche Kennzeichnungsprozesse unterstützt.
Herausforderung: 2D-Codes auf Karton drucken
2D-Codes gewinnen in Logistik, E-Commerce und der Verpackungsindustrie zunehmend an Bedeutung. Innerhalb der GS1-konformen Kennzeichnung sind besonders zwei Code-Varianten relevant: der GS1 DataMatrix Code und der QR-Code mit GS1 Digital Link. Für die Testreihe fiel die Wahl auf den QR-Code. Seine hohe Datendichte macht ihn anspruchsvoller im Druck und damit zu einem besonders aussagekräftigen Prüfobjekt für die Beurteilung der Druckqualität.
Auf Kartonverpackungen stellt die normgerechte Kennzeichnung jedoch häufig eine Herausforderung dar, wenn sie mit industriellen Inkjetdruckern aufgebracht werden.
Unterschiede in Materialbeschaffenheit, Saugverhalten und Oberflächenstruktur können die Lesbarkeit beeinflussen und damit die Anforderungen an moderne Kennzeichnungssysteme erhöhen.
Testreihe mit Thermal-Inkjet-Technologie
Um die Lesbarkeit von 2D-Codes auf unterschiedlichen Kartonqualitäten unter Praxisbedingungen zu bewerten, hat unser Entwicklungsteam eine umfangreiche Testreihe mit dem Markoprint integra Singular 108 durchgeführt. Unterschiedliche Kartonmuster wurden unter identischen Bedingungen bedruckt und anschließend hinsichtlich ihrer Maschinenlesbarkeit geprüft.
Markoprint integra Singular 108

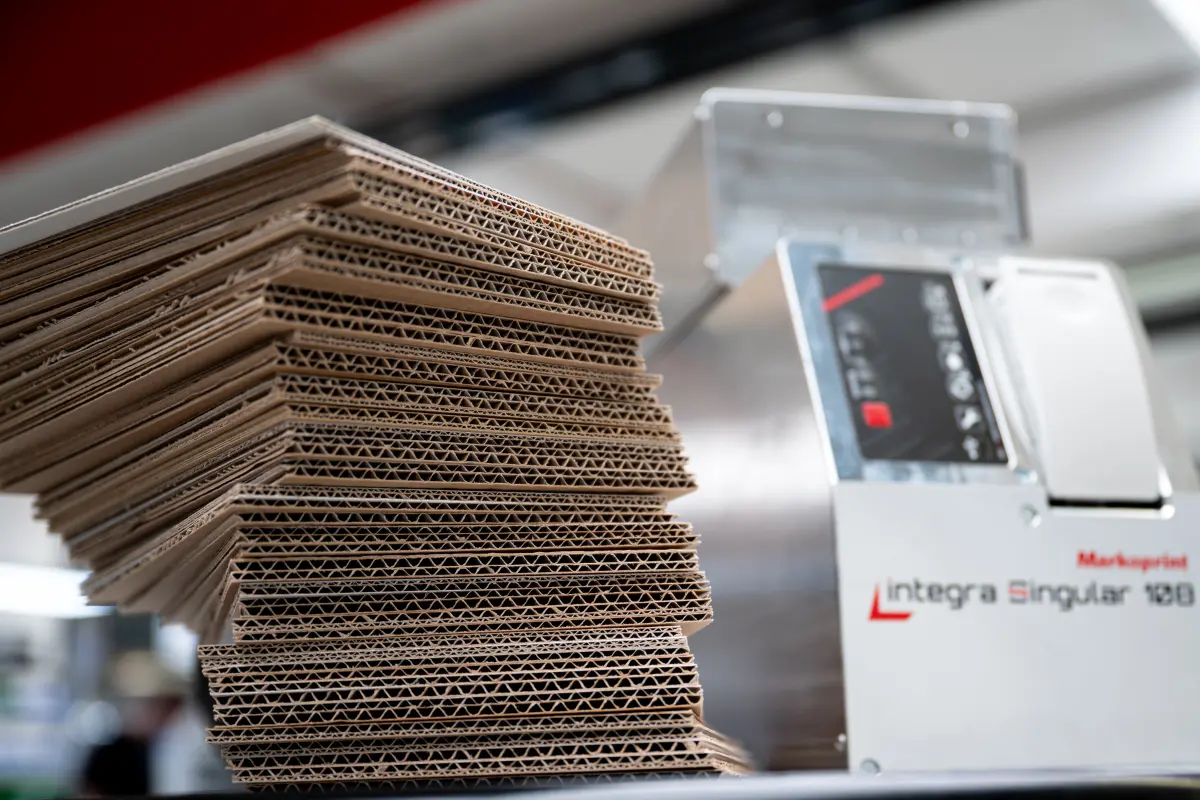

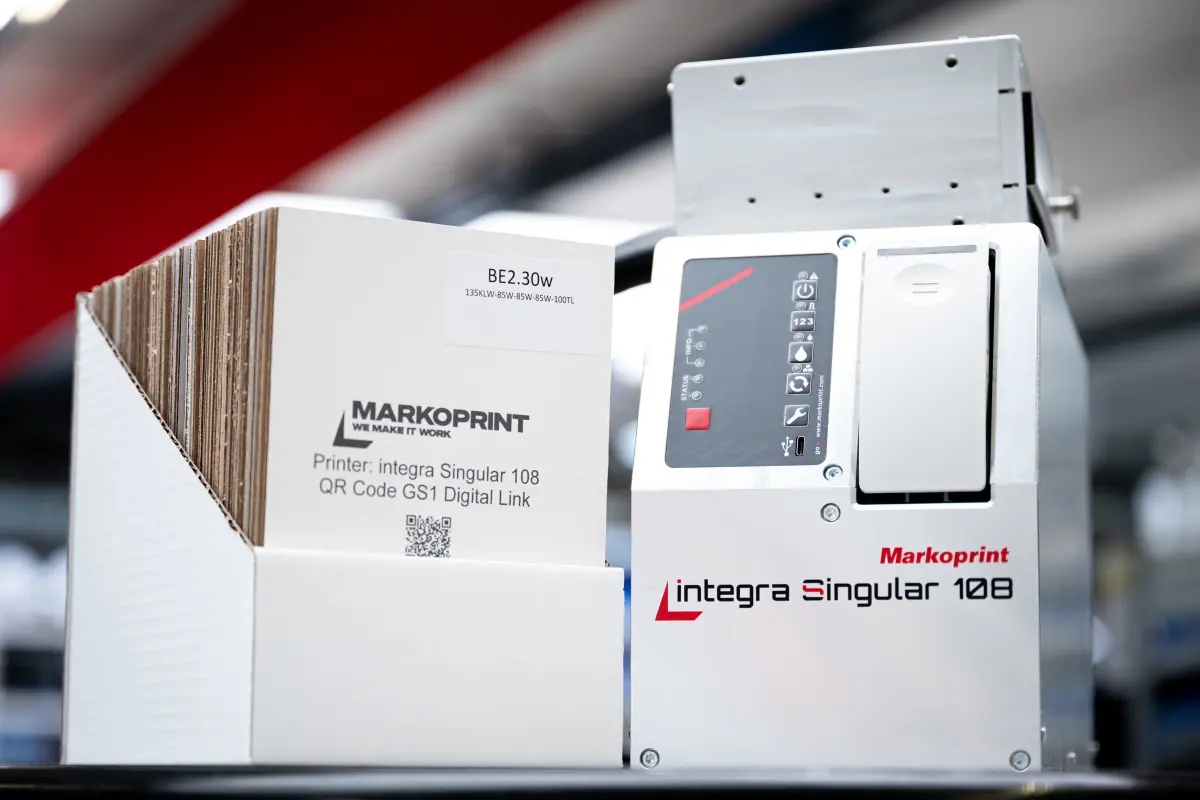

Die Testreihe wurde mit dem Markoprint integra Singular 108 durchgeführt. Der hochauflösende Inkjetdrucker ist für die Direktkennzeichnung auf saugfähigen Oberflächen konzipiert und ermöglicht mit einer Druckhöhe von bis zu 108 mm großformatige Druckbilder auf Karton. Er lässt sich einfach in bestehende Produktionslinien integrieren und eignet sich für hohe Druckvolumen, insbesondere in Logistik, E-Commerce sowie der Verpackungs-, Lebensmittel- und Getränkeindustrie.
Testaufbau und Vorgehensweise

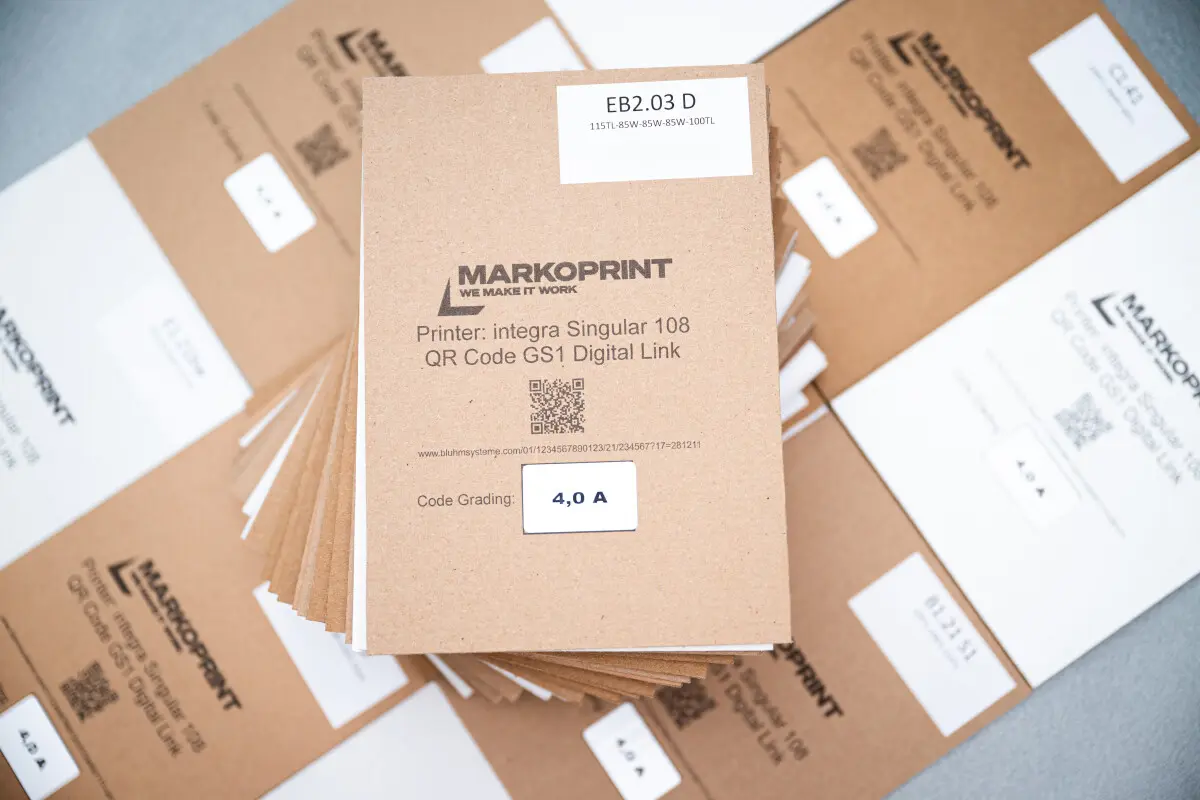

Es wurden 44 unterschiedliche, ungestrichene Kartonmuster aus typischen Anwendungen der Verpackungsindustrie ausgewählt, um ein breites Spektrum branchenüblicher Kartonagen abzubilden. Gedruckt wurde mit der wasserbasierten Tinte Singular 1 (HP2041) unter praxisnahen Bedingungen. Anschließend wurden die QR-Codes mithilfe professioneller Prüftechnik analysiert und ihre Maschinenlesbarkeit gemäß internationalen Standards für 2D-Codes bewertet: ISO/IEC TR 29158:2011, GS1 General Specification und ISO/IEC 18004:2006.
Ergebnis: 93 % A-Grading

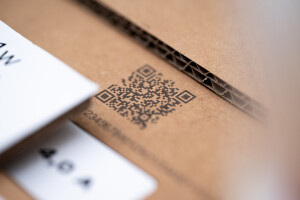

Die Ergebnisse sind durchweg positiv: Rund 93 % der Kartonmuster erreichten die Bestnote A-Grading, die übrigen 7 % – ausschließlich besonders herausfordernde Kartonmaterialien – wurden mit B-Grading bewertet. Die QR-Codes konnten auf allen Mustern zuverlässig erfasst werden. Damit bestätigt die Testreihe die hohe Druckqualität des Markoprint integra Singular 108 sowie seine Eignung für den Direktdruck in Logistik, Versand und Rückverfolgbarkeit.
Kurz erklärt: Was bedeutet Code Grading?
Um die Qualität von 2D-Codes objektiv bewerten zu können, werden sie nach internationalen Normen geprüft. Hierfür kommen spezielle Verifizierungsgeräte zum Einsatz, die verschiedene Qualitätsmerkmale wie Kontrast, Kantenqualität, Druckpräzision, Fehlerkorrektur und die Maschinenlesbarkeit des Codes analysieren. Aus diesen Einzelbewertungen ergibt sich eine Gesamtbewertung, das sogenannte Code Grading.
Die Bewertung erfolgt sowohl als Zahlenwert von 4,0 bis 0,0 als auch als Qualitätsstufe von A bis F. Dabei entspricht ein Wert von 4,0 der Bestnote A und stellt das bestmögliche Ergebnis dar. Ein Wert von 3,0 entspricht B-Grading und gilt ebenfalls als sehr gutes Resultat. Mit sinkendem Wert verschlechtert sich die Codequalität schrittweise bis zur niedrigsten Stufe F.
Je höher das Grading, desto zuverlässiger kann ein Code in automatisierten Prozessen erfasst werden. Deshalb werden insbesondere bei Anwendungen in Logistik, Versand, Rückverfolgbarkeit und Handel häufig A- oder B-Grades als Qualitätsziel angestrebt.
Wirtschaftlich: Direktdruck als Etikettenalternative
Die Testreihe zeigt, dass sich 2D-Codes zuverlässig auf unterschiedliche Kartonqualitäten drucken lassen. Gleichzeitig eröffnet der Direktdruck auf Karton wirtschaftliche Vorteile: Im Vergleich zu Etikettenlösungen können die Kennzeichnungskosten deutlich sinken. Wie groß die möglichen Einsparungen ausfallen können, zeigt eine Beispielrechnung auf Basis von einer Million Druckbildern pro Jahr. In diesem Beispiel reduziert der Direktdruck mit dem Markoprint integra Singular 108 die Kennzeichnungskosten gegenüber einer Etikettenlösung um rund 76 Prozent.
| Verfahren | Kosten pro 1.000 Drucke | Kosten pro Jahr |
| Etikettierung (Thermotransferdruck auf satiniertem Papieretikett) | ca. 10,88 € | ca. 10.880 € |
| Direktdruck mit Markoprint integra Singular 108 | ca. 2,60 € | ca. 2.600 € |
| Einsparung | ca. 8.280 € |
Verglichen wurde ein Thermotransferdruck auf satinierten Papieretiketten mit dem Direktdruck mittels Markoprint integra Singular 108. Die Berechnung für den Direktdruck basiert auf einer Druckauflösung von 600 × 600 dpi. Mit einer 775-ml-Tintenkartusche des Markoprint integra Singular 108 lassen sich unter diesen Bedingungen rund 109.000 Textdrucke erzeugen. Die tatsächlichen Kosten hängen selbstverständlich von Druckinhalt, Druckgröße und Produktionsbedingungen ab.
Fazit: Direktdruck auf Karton überzeugt
Für Unternehmen bedeutet das Testergebnis mehr Planungssicherheit bei der Direktkennzeichnung von Kartonverpackungen. Die Testreihe bestätigt die Eignung des Markoprint integra Singular 108 für die industrielle Kartonbedruckung und liefert einen belastbaren Nachweis für Anwendungen in Logistik, Versand und Rückverfolgbarkeit.
Möchten Sie die Ergebnisse selbst beurteilen? Kontaktieren Sie unsere Experten. Gerne führen wir einen Drucktest auf Ihrem Material durch. Gemeinsam analysieren wir Ihre Kennzeichnungsanforderungen und zeigen Ihnen, welches Potenzial der Direktdruck auf Karton für Ihre Anwendung bietet.
