Druckverfahren: Hoch, Tief, Flach, Sieb uvm….
Ob Etiketten, Verpackungen oder industrielle Kennzeichnungen: Je nach Anwendung kommen unterschiedliche Druckverfahren zum Einsatz. Dieser Beitrag gibt einen strukturierten Überblick über klassische Verfahren wie Hoch-, Tief-, Flach- und Siebdruck sowie über moderne Non-Impact-Technologien wie Digitaldruck, Inkjet und Laserbeschriftung. Sie erfahren, wie die Verfahren funktionieren, wo ihre Stärken liegen und wofür sie typischerweise eingesetzt werden.
Über uns
Inhaltsverzeichnis
Hochdruck
Beim Hochdruck sind die zu druckenden Stellen erhaben. Der Aufdruck ergibt sich also aufgrund der erhöhten Druckfläche. Die bekannten Hochdruckverfahren sind der Buchdruck und der Flexodruck. Beim Hochdruck handelt es sich um das älteste Druckverfahren.
Dieses Druckverfahren benötigt eine Druckform, die aus druckenden und nichtdruckenden Teilen besteht. Diese Druckform nennt man Klischee.
Die zu druckenden Teile, die hochliegen, werden über ein Farbwerk eingefärbt, das aus einer Reihe von Walzen besteht. Es wird ein dünner Farbfilm erzeugt und die Walzen färben die erhöhten Stellen des Klischees ein. Die Druckform überträgt unter einem gewissen Anpressdruck das Druckbild auf den zu bedruckenden Untergrund.
Flexodruck: Ein Hochdruck-Verfahren

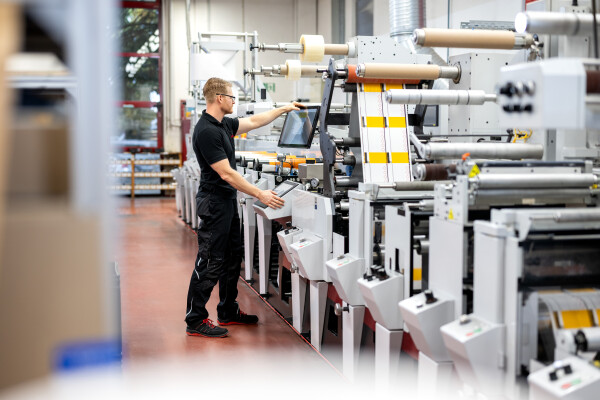

Die Etiketten aus der Etikettenproduktion von Bluhm Systeme werden im Flexodruck-Verfahren bedruckt. Der Unterschied zum Buchdruck besteht in der Druckform: Die Druckform für den Flexodruck ist elastischer und somit ist ein geringerer Anpressdruck erforderlich, um das Motiv von der Druckform auf die Etikettenbahn zu übertragen.
Tiefdruck
Hier liegen die zu druckenden Stellen vertieft. Die Druckform wird vor dem Druck eingefärbt, die überschüssige Farbe wird danach mit einem Rakel oder Wischer entfernt, sodass sich nur noch Farbe in den Vertiefungen befindet. Es braucht einen hohen Anpressdruck und Adhäsionskraft zwischen Papier und Farbe damit die Farbe übertragen werden kann. Die Vertiefungen werden mit Farbe gefüllt und dann gegen das zu bedruckende Objekt gepresst. Es ist also das Gegenteil vom Hochdruck. Einsatzgebiete sind meist Druck von Zeitschriften, Kataloge und Verpackungen.
Flachdruck
Die zu druckenden Stellen liegen auf der selben Ebene wie die nicht zu druckenden Stellen.
Offsetdruck: Ein Flachdruck-Verfahren
Der Offsetdruck ist ein typisches Flachdruckverfahren. Von der Druckform wird die Farbe erst auf ein Gummituch und von dort auf den Bedruckstoff abgesetzt (offset = absetzen). Getrennt werden die zu druckenden Stellen und die nicht zu druckenden Stellen nach dem Öl-Wasser Prinzip: Wasser und Öl stoßen sich gegenseitig ab. Die zu druckenden stellen auf der metallischen Offsetdruckplatte sind wasserabstoßend und nehmen somit die fettige Druckfarbe an. Die übrigen Flächen sind wasserfreundlich und nehmen somit die Farbe nicht auf.
Es gibt auch den wasserlosen Offsetdruck. Die nicht zu druckenden Stellen sind mit einer Silikonschicht überzogen, die farbabweisend ist.
Siebdruck
Siebdruck wird auch “Durchdruckverfahren” genannt. Im Siebdruckverfahren wird ein feinmaschiges Gewebe in einen Rahmen (z.B. ein Rahmen aus Aluminium) gespannt. Die Gewebemaschen werden mit einer kopierfähigen Beschichtung verschlossen. Nach der entsprechenden Belichtung wird diese Schicht an den unbelichteten Stellen ausgewaschen. Beim Druckvorgang wird die Farbe mit Hilfe von Rakeln durch diese offenen Maschen auf den Bedruckstoff gedrückt.
Weitere Druckverfahren
Heißfolienprägung
Hier wird keine Farbe übertragen. Es werden dünne Folien auf den Bedruckstoff aufgeprägt: zum Beispiel Gold- oder Silberfolien. Ahnlich wie das Klischee beim Hochdruck dient ein Prägestempel als Druckform. Der Prägestempel trägt als erhabene Form das Motiv.
Non-impact-Druck
Dieses Druckverfahren ist das “berührungslose Drucken”. Man benötigt keine Druckform, das Druckbild wird digital erzeugt. Non-Impact-Druckgeräte sind beispielsweise Tintenstrahldrucker, Thermodrucker, Laserdrucker oder Digitaldruck. Etiketten in kleinen Mengen werden mit Digitaldruckmaschinen produziert. Der Vorteil liegt darin, das keine Kosten für Druckformen anfallen und im Grunde jedes Etikett unterschiedlich bedruckt werden kann.
TintenstrahlDruck
Tintenstrahl- oder Inkjet-Drucker arbeiten mit speziellen Tinten, die durch eine oder mehrere Düsen auf das Trägermaterial gesprüht werden. Der Strahl löst sich in Tröpfchen auf, deren Größe vom Durchmesser der Düse bestimmt ist.
In der Industrie erfolgt die Kennzeichnung mit Tintenstrahldruckern entweder im sogenannten Continuous-Inkjet- oder im Drop-on-Demand-Verfahren.

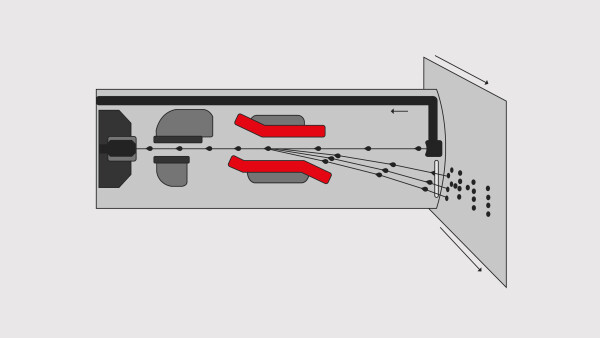

Continuous Inkjet bedeutet übersetzt "kontinuierlicher Tintenstrahl". Die CIJ-Technologie nutzt den piezoelektrischen Effekt: CIJ-Drucker erzeugen in ihren Druckköpfen zunächst einen kontinuierlichen Tintenstrahlkreislauf. Mithilfe eines Piezokristalls wird dieser zirkulierende Tintenstrahl in einzelne Tröpfchen zerlegt. Eine winzige Auffangöffnung ermöglicht die Rückführung der Tinte in den Tank. Voraussetzung dafür ist die elektrische Leitfähigkeit der Tinte.

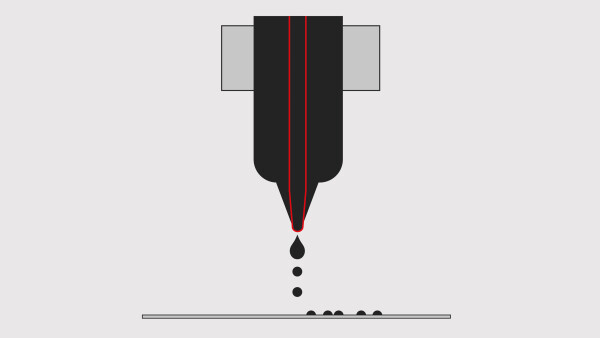

Das zweite Verfahren ist der Impulsgesteuerte Inkjet: Drop-on-Demand (DOD) steht für „Tropfen bei Bedarf“. Beim DOD-Verfahren sorgen positive und negative Druckwellen dafür, dass Tintentropfen bei Bedarf aus den Düsen des Druckkopfes ausgestoßen werden. Kennzeichnungen, die mit dem DOD-Verfahren aufgebracht werden, zeichnen sich durch eine sehr hohe Druckauflösung aus.
