Datamatrix und GS1 Datamatrix – der kleine, feine Unterschied
Datamatrix-Codes sind aus Logistik, Produktion und Kennzeichnung kaum wegzudenken – doch Datamatrix ist nicht gleich GS1 Datamatrix. Obwohl beide Codes optisch identisch wirken, können kleine Unterschiede große Auswirkungen auf Prozesse, Scannergebnisse und Systemkompatibilität haben. Der Beitrag erläutert praxisnah, worin der entscheidende Unterschied liegt, warum das Steuerzeichen FNC1 eine zentrale Rolle spielt und wie Unternehmen kostspielige Fehler bei der Codeverwendung vermeiden.
Über uns
Inhaltsverzeichnis
Datamatrix oder GS1 Datamatrix?
Der Einsatz von Dotcodes vom Typ Datamatrix findet in immer mehr Branchen Anwendung. Oft ist auch der Dateninhalt standardisiert und so wird zum Beispiel aus eine „Datamatrix“ ein „GS1 Datamatrix“. Obwohl beide Codes identisch aussehen, sind die Folgen fatal, wenn der falsche Code verwendet wird.
Im Folgenden erläutern Ihnen wir den Unterschied zwischen den beiden Codes.

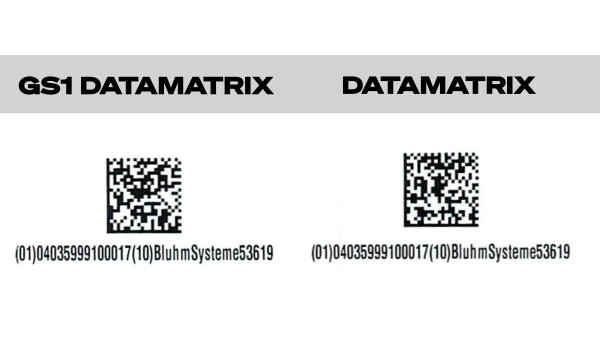

Wir haben mit einem Etikettendrucker zwei Etiketten erstellt: Einen „GS1 Datamatrix“ und einen einfachen „Datamatrix“. Die verschlüsselten Dateninhalte sind bei beiden gleich. Die Codes sind mit bloßem Auge nicht zu unterscheiden, auch die Größe ist identisch. Selbst mit den üblicherweise bei Smartphones eingesetzten Barcode-Lese-Apps ist kein Unterschied erkennbar.
Aber ein professioneller Barcode-Scanner, wie er beispielsweise in der Produktion oder am Wareneingang eingesetzt wird, erkennt den Unterschied sehr wohl. Er wirft einen Fehlercode aus, wenn ein „GS1 Datamatrix“ erwartet wird, aber nur ein einfacher „Datamatrix” auf dem Etikett vorhanden ist.
Bei der Analyse mit einem Prüfgerät wird der Unterschied deutlich. Wir haben beide Codes mit einem solchen Prüfgerät analysiert und die Ergebnisse als PDF beigefügt.
GS1 Datamatrix enthält Steuerzeichen FNC1
Der GS1-Datamatrix hat am Anfang des Codes ein besonderes Steuerzeichen namens „FNC1“. Das ist in der Datei gelb markiert. Das Steuerzeichen FNC1 macht aus einem „einfachen Datamatrix“ einen „GS1 Datamatrix“! Es ist nach dem Startzeichen codiert und zeigt der Anwendung, dass der Codeinhalt nach den GS1 Normen strukturiert wird.
Auch innerhalb des GS1-Codes kann das FNC1-Zeichen zusätzlich noch verwendet werden. Damit werden Dateninhalte von Datenbezeichnern (englisch: „Application Identifier“ oder abgekürzt „AI“) beendet, die eine variable Länge haben. Das trifft aber im vorliegenden Fall nicht zu, weil der einzige hier verwendete Datenbezeichner mit einer variablen Länge am Ende des Codes steht. Dann muss das Steuerzeichen FNC1 nicht hinzugefügt werden.
Ein ebenfalls häufig vorkommender Fehler: Im Klartext sind die Datenbezeichner in Klammern gesetzt. Im Code werden diese Klammern nicht mit verschlüsselt. Das kann ebenfalls sehr gut anhand der Prüfprotokolle erkannt werden: PDF
